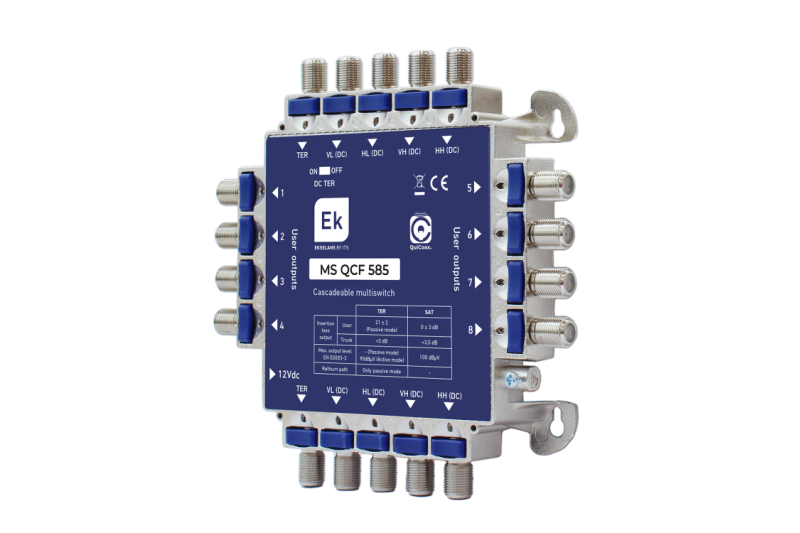

Multiswitch de 5 x 8 en estrella/final de cascada. 5 entradas (4 SAT + 1 TER), 8 salidas usuario.
107,01 €
Impuestos incluidos
Pérdidas de derivación SAT lt3dB / TER (pasivo) 21dB. Con linea de retorno. Banda terrestre con filtro de retorno pasivo. Banda de satelite activa. Necesita la fuente FA1210 Sistema de conexión QuiCoax y conector F
Multiswitch universal estrella/cascada. 5 entradas (4 SAT + 1 TER). 8 salidas usuario. 5 salidas troncales. Pérdidas de paso <3dB. Pérdidas de derivación: SAT <3dB / TER (Pasivo) 21dB. Nivel de salida: SAT (DIN 45004B -35dBc) 100dBμV. Con línea de retorno en modo TER pasivo
CARACTERÍSTICAS
- Tamaño compacto
- Banda terrestre con filtro de retorno pasivo. Compatible con el sistema EKOAX para la distribución de internet mediante cable coaxial.
- Banda de satelite activa.
- Elevado nivel de salida
- Excelente linealidad en todas sus bandas y salidas.
- Optimizados para LTE.
- Alimentación a 12Vdc
- Permiten la alimentación de pre-amplificadores mediante ON/OFF switch.
- Mínimo consumo del multiswitch cuando el receptor de una salida de usuario entra en stand-by.
- Optimización del espacio y facilidad de trabajo.
- Elevadísimo factor de blindaje
- La mecánica permite pasar cables por detrás del equipo
ESPECIFICACIONES TÉCNICAS
| REFERENCIA | MS QCF 585 | MS QCF 58 | MS QCF 512 | ||
| Código | 090042 | 090036 | 090037 | ||
| Tipo | Cascada / Expansión | √ | |||
| Estrella / Final Cascada | √ | √ | |||
| Entradas | 5 (1x TER + 4x SAT) | ||||
| Salidas | Usuario | Num. | 8 | 8 | 12 |
| Cascada | 5 | - | - | ||
| Rango de frecuencia | TER | MHz | 5 -790 | ||
| SAT | 950 - 2150 | ||||
| Pérdidas de derivación |
SAT | dB | 0 ± 3 | 0 ± 3 | 0 ± 3 |
| TER | 21 ± 2 | 21 ± 2 | 25 ± 2 | ||
| Pérdidas de paso | SAT | dB | <3,5 | - | - |
| TER | <3 | ||||
| Nivel máximo de salida (DIN 45004B-35dBc) |
SAT | dBµV | 100 | 100 | 100 |
| Aislamiento | Entre entradas (SAT-SAT) |
dB | >28 | >28 | >28 |
| Entre entradas (SAT-TER) |
>30 | >30 | >30 | ||
| Alimentación (externa) |
LNB | mA | 210 (max) / LNB | ||
| Amplificación TER | ON/OFF DC PASS | ||||
| Amplificadores línea (AMP) | Vdc | 12 | |||
| Consumo fuente externa |
LNBs | mA | 210 | ||
| Amplificador mástil TER | 70 | ||||
| Consumo desde STB | Multiswitch | < 40 / STB Activo | |||
| Temperatura de trabajo |
ºC | -20…+60 | |||
| Dimensiones (An x Al x Fo) |
mm | 120 x 120 x 35 | 120 x 120 x 35 | 120 x 120 x 35 | |
