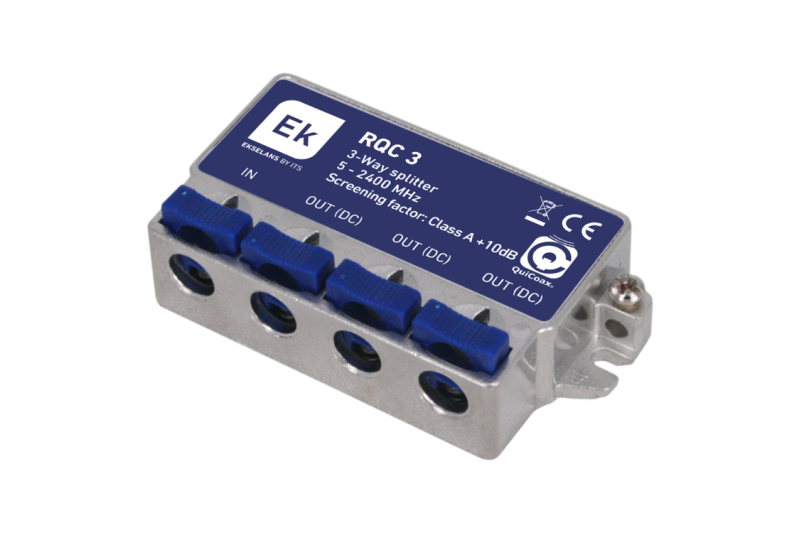

Distribuidor de 3 salidas, tipo QuiCoax. Con paso de corriente DC. 5-2400Mhz. 7dB (862MHz) / 9,5dB,(2300MHz)

REFERENCÍA

RQC 2

RQC 3

RQC 4

RQC 6

RQC 8

Código

141010

141011

141016

141017

141018

PÉRDIDAS

Pérdidas de inserción (IN-OUT) 5-47 MHz

<3.5 dB

<6 dB

<7.4 dB

<10.5 dB

<12 dB

Pérdidas de inserción (IN-OUT) 47-950 Mhz

<4.0 dB

<6.7 dB

<8 dB

<10.5 dB

<12 dB

Pérdidas de inserción (IN-OUT) 950-2150 MHz

<5.5 dB

<9 dB

<10 dB

< 11.5 dB

< 13.8 dB

Pérdidas de inserción (IN-OUT) 2150-2400 Mhz

<6.0 dB

<9.3 dB

<10.3 dB

<12 dB

<14 dB

AISLAMIENTO

Aislamiento (OUT-OUT) 5-47 MHz

>35 dB

>30 dB

>30 dB

>30 dB

>30 dB

Aislamiento (OUT-OUT) 47-950 MHz

>30 dB

>30 dB

>30 dB

>30 dB

>30 dB

Aislamiento (OUT-OUT) 950-2150 MHz

>22 dB

>25 dB

>30 dB

>25 dB

>24 dB

Aislamiento (OUT-OUT) 2150-2400 MHz

>20 dB

>24 dB

>30 dB

>24 dB

>22 dB

PÉRDIDAS DE RETORNO

Pérdidas de retorno 5-47 MHz

>15 dB

>12 dB

>12 dB

>16 dB

>16 dB

Pérdidas de retorno 47-950 MHz

>15 dB

>15 dB

>15 dB

>15 dB

>15 dB

Pérdidas de retorno 950-2150 MHz

>15 dB

>12 dB

>15 dB

>12 dB

>12 dB

Pérdidas de retorno 2150-2400 MHz

>12 dB

>12 dB

>15 dB

>12 dB

>12 dB

OPERACIONAL

Impedancia

75 Ω

Aplicación

SAT, MATV 2.4Ghz +DC

Eficiencia de detección

EN50083-2 Class A +10dB

Paso de corriente DC

Yes (max. 500mA)

Entorno

Indoor

CONEXIÓN DEL CABLE

Numero de entradas

1

Número de salidas

2

3

4

6

8

Tipo de conexión

QuiCoax

MECÁNICA

Profundidad del producto

16 mm

16 mm

16 mm

16 mm

16 mm

Altura del producto

38 mm

38 mm

38 mm

42 mm

42 mm

Ancho del producto

75 mm

75 mm

103 mm

159 mm

159 mm

Embalaje QTY

1

Peso neto

0,081kg

0,081kg

0,114kg

0,177 kg

0,177 kg
