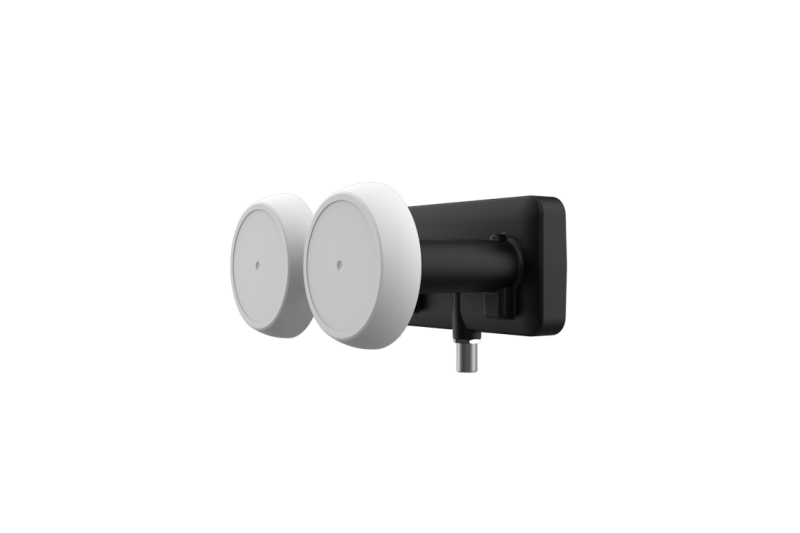

Lnb Single, Monoblock 6º (Astra 19.2 - Hot Bird 13), 58-68dB, 0,1dB ruido. Cuello 23mm
Este producto no esta en stock puede recibirlo en un plazo aproximado de 5-10 días
24,46 €
Impuestos incluidos
Apto para antena de 80cm
Diseñado específicamente para los mercados DTH europeos, este LNB monobloque permite la recepción de satélite dual desde las posiciones orbitales 13˚E y 19,2˚E sobre una única antena parabólica de 80 cm con F/D = 0,6 y su distribución a un receptor de satélite.
El LNB recibe transmisiones satelitales con polarizaciones horizontales y verticales dentro del rango de frecuencia de 10,7 ~ 12,75 GHz. Proporciona un único puerto de salida universal con un rango de frecuencia de IF de 950 ~ 2150 MHz. El puerto tipo F de salida también transporta señales de control y fuente de alimentación. Los comandos DiSEqC 1.0 permiten seleccionar la posición orbital del satélite. Siempre que no se haya recibido un comando DiSEqC, la alimentación predeterminada es la posición "Sat A" (es decir, 13°E). La polarización (vertical/horizontal) y la banda (baja/alta) se seleccionan mediante señales de control de 13/18 V CC y 0/22 kHz.
El LNB está optimizado para transmisiones de ultra alta definición (4K/8K) y proporciona un excelente aislamiento de polarización cruzada, ruido de fase y rendimiento de figura de ruido. Diseñado para cumplir con especificaciones estrictas y fabricado con los más altos estándares de calidad de la industria, este LNB es una solución ideal para la recepción de transmisiones por satélite de Hotbird 13°E y Astra 19.2°E en toda Europa.
El LNB se suministra con un adaptador de anillo de plástico de 40 mm para permitir el montaje en un soporte LNB estándar de 40 mm.
CARACTERÍSTICAS
- Ruido de fase bajo, compatible con DVB-S2 (HDTV)
- Figura de bajo ruido
- Bajo consumo de energía
- Aislamiento de polarización cruzada muy alto
- Muy alta estabilidad de frecuencia
ESPECIFICACIONES TÉCNICAS
| Especificaciones técnicas | |
|---|---|
| Rango de frecuencia de entrada de banda baja | 10,7 GHz ~ 11,7 GHz |
| Rango de frecuencia de salida de banda baja | 950 MHz ~ 1950 MHz |
| Frecuencia LO de banda baja | 9,75 GHz |
| Rango de frecuencia de entrada de banda alta | 11,7 GHz ~ 12,75 GHz |
| Rango de frecuencia de salida de banda alta | 1100 MHz ~ 2150 MHz |
| Frecuencia LO de banda alta | 10,6 GHz |
| Figura de ruido | 0,6 dB típico, 1,0 dB máx. |
| Precisión de frecuencia LO @ 25° C | ±0,5 MHz máx. |
| Deriva de temperatura LO | ±1 MHz máx. |
| Precisión inicial LO | ±0,5 MHz máx. |
| Ruido de fase LO a 1 kHz | -60dBc/Hz |
| Ruido de fase LO a 10 kHz | -80dBc/Hz |
| Ruido de fase LO a 100 kHz | -90dBc/Hz |
| Ganancia de conversión | 58dB ~ 68dB |
| Ganancia de ondulación (más de 26 MHz de ancho de banda) | ±0,75 dB máx. |
| Variación de ganancia (sobre banda completa) | 6 dBpp máx. |
| Rechazo de imagen | 50 dB mín. |
| Punto de compresión de 1 dB (@ salida) | 0 dBm mín. |
| conversación cruzada | 22dB mín. |
| Control, Selección Satélite A/B/C/D | DiSEqC 1.0: Sat A* = Hotbird 13°E, Sat B = Astra 19.2°E* Recepción de satélite predeterminada |
| Información de polaridad | Polarización horizontal: 18 VDC Polarización vertical: 13 VDC Banda baja: 0 kHz Banda alta: 22 ±4kHz |
| ROE de salida | 2,0 : 1 máx. |
| Nivel espurio en banda | -65 dBm máx. |
| Consumo actual | 120 mA máx. por puerto (10 VCC ~ 20 VCC) |
| Temperatura de funcionamiento | -30 °C ~ +60 °C |
| Impedancia de salida | 75 Ω |
| Tipo de conector de salida | Tipo F (hembra) |
| Tamaño de plato recomendado | 80 cm (F/D = 0,6) |
| Peso | 225 gramos |
| información logística | |
| Dimensiones del embalaje (An. x Pr. x Al.) | 12,8 cm x 80 cm x 10,2 cm |
| Peso del embalaje | 0,27kg |
| Cantidad por caja | 50 pcs |
| Dimensiones de la caja (An. x Pr. x Al.) | 53,4 cm x 27,5 cm x 42 cm |
| Peso del cartón | 14,1kg |
| Cantidad por palet | 1600 piezas |
