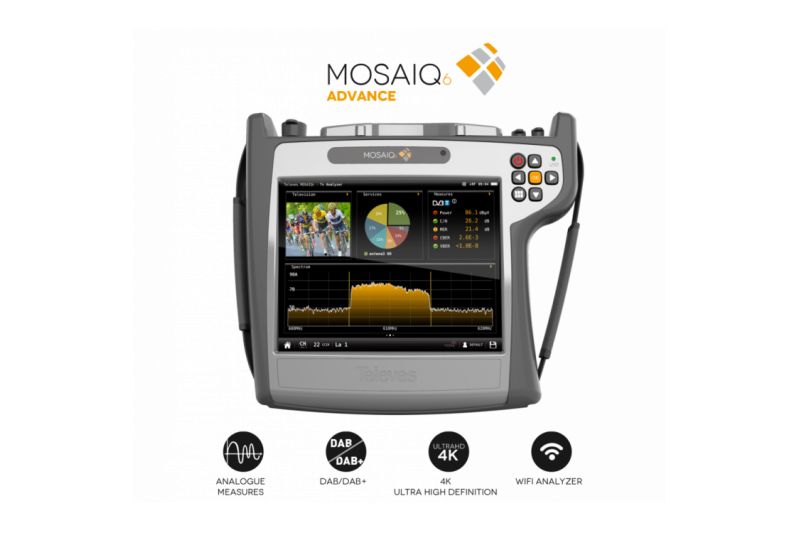

Medidor de campo DVB-S2/T2/C, F.O. (Válido carnet F) 4K
Fuera de stock
8.273,13 €
Impuestos incluidos
Destaca por
- El único medidor de campo profesional con pantalla táctil de control gestual
- Función MOSAICO: permite configurar hasta 6 widgets en la pantalla de 8” de alta resolución
- Procesado digital en tiempo real gracias a un analizador de espectro ultra-rápido
- Máxima comodidad y rendimiento al poder cambiar la batería en campo
- Ergonomía: Forma optimizada para maximizar la eficiencia del movimiento
- Gestión eficiente: Medidor siempre actualizado en la nube
ESPECIFICACIONES TÉCNICAS
| MOSAIQ6 | |
| Información General | |
| Pantalla | 8” táctil TFT 1024x468 full color |
| Peso | 2150 g. (sin funda) |
| Dimensiones | 250x210x60mm (HxWxD) |
| Batería | Li-ion (7,2Vdc, 9000mAh) intercambiable en campo |
| Autonomía | > 4 horas |
| Interfaces | ETH, USB, HDMI, salida audio (Jack), conector fibra óptica FC/APC, conector antena GPS |
| Capacidad de almacenamiento | 32 GB |
| Características Técnicas | |
| Frecuencia | |
| Rango | 5 - 3300 MHz |
| Resolución | 1 KHz |
| Sintonía | Frecuencia o canal |
| Analizador de espectro | |
| Span | 100 KHz, 1, 5, 10, 20, 50, 100, 200, 500 MHz, 1,0, 2,0, 3,3 GHz y otro (cualquier valor entre 100 KHz y 3,3 GHz) |
| RBW | 500 Hz, 1, 3, 5, 10, 30, 50, 100, 300, 500 KHz, 1, 3, 5 MHz |
| Marcas | Hasta 4, con función delta |
| Disparo por eventos | ✓ |
| Waterfall | ✓ |
| Trazas | Máximos, mínimos |
| Nivel de referencia | Automático y manual |
| Medidas Digitales DVB-T | |
| Modulaciones | COFDM (QPSK, 16QAM, 64QAM) |
| Potencia | De 20 a 128 dBμV |
| CBER | 9.9E-2 – 1.0E-6 |
| VBER | 1.0E-3 – 1.0E-8 |
| MER | Hasta 40dB |
| C/N | Hasta 52dB |
| Ecos | ✓ |
| MER por portadora | ✓ |
| Constelación | ✓ |
| Paquetes erróneos | ✓ |
| TILT | ✓ |
| Atenuación | ✓ |
| Medidas Digitales DVB-T2 | |
| Modulaciones | COFDM (QPSK, 16QAM, 64QAM y 256QAM) |
| Potencia | De 20 a 128 dBμV |
| LDPCBER* | 9.9E-2 – 1.0E-6 |
| BCHBER* | 1.0E-3 – 1.0E-8 |
| Link Margin | Hasta 40dB |
| MER | Hasta 40dB |
| C/N | Hasta 52dB |
| Ecos | ✓ |
| MER por portadora | ✓ |
| Constelación | ✓ |
| Paquetes erróneos | ✓ |
| TILT | ✓ |
| Atenuación | ✓ |
| Múltiple PLP | ✓ |
| Medidas Digitales QAM (ANEXO A/B/C) | |
| Modulaciones | 4QAM, 16QAM, 32QAM, 64QAM y 256QAM |
| Potencia | De 20 a 128 dBμV |
| BER | 1.0E-3 – 1.0E-8 |
| MER | Hasta 40dB |
| C/N | Hasta 52dB |
| Constelación | ✓ |
| Paquetes erróneos | ✓ |
| TILT | ✓ |
| Atenuación | ✓ |
| Medidas Digitales DVB-S | |
| Wideband (sólo HW compatible) |
230 - 2400 MHz |
| Potencia | De 20 a 128 dBμV |
| CBER | 9.9E-2 – 1.0E-6 |
| VBER | 1.0E-4 – 1.0E-8 |
| MER | Hasta 20dB |
| C/N | Hasta 30dB |
| Constelación | ✓ |
| Paquetes erróneos | ✓ |
| TILT | ✓ |
| Atenuación | ✓ |
| Medidas Digitales DVB-S2X | |
| Wideband (sólo HW compatible) |
230 - 2400 MHz |
| Modulaciones | QPSK, 8PSK, 8APSK, 16APSK y 32APSK |
| Potencia | De 20 a 128 dBμV |
| LDPCBER* | 9.9E-2 – 1.0E-6 |
| BCHBER* | 9.9E-2 – 1.0E-8 |
| Link Margin | Hasta 10dB |
| MER | Hasta 10dB |
| C/N | Hasta 30dB |
| Constelación | ✓ |
| Paquetes erróneos | ✓ |
| TILT | ✓ |
| Atenuación | ✓ |
| Multi TS | ✓ |
| PLS scrambling | ✓ |
| Medidas Digitales DVB-S2 | |
| Wideband (sólo HW compatible) |
230 - 2400 MHz |
| Modulaciones | QPSK, 8PSK, 8APSK, 16APSK y 32APSK |
| Potencia | De 20 a 128 dBμV |
| LDPCBER* | 9.9E-2 – 1.0E-6 |
| BCHBER* | 9.9E-2 – 1.0E-8 |
| Link Margin | Hasta 10dB |
| MER | Hasta 20dB |
| C/N | Hasta 30dB |
| Constelación | ✓ |
| Paquetes erróneos | ✓ |
| TILT | ✓ |
| Atenuación | ✓ |
| Multi TS | ✓ |
| FM | |
| Nivel | ✓ |
| C/N | Hasta 52dB |
| RDS | ✓ |
| DAB/DAB+ (**Opc. 596204) | |
| Potencia | De 20 a 128 dBμV |
| MER | Hasta 20dB |
| C/N | Hasta 30dB |
| BER* | 9.9E-2 – 1.0E-6 |
| TV ANALÓGICA (**Opc. 596203) | |
| Nivel | De 20 a 128 dBμV |
| V/A | Hasta 52dB |
| C/N | Hasta 30dB |
| Funcionalidades | |
| Widgets configurables por pantalla | Hasta 6 |
| Scan System con captura de medidas y captura de plan | ✓ |
| LTE Check | ✓ |
| F.O. | Refs. 596101/02/05 |
| F.O. Selectivo | Ref. 596111/12/15 |
| GPS Drive Test | Opc. 596201 |
| Visualización MPEG2, MPEG4 Full HD | ✓ |
| Visualización 4K | Opc. 596205** |
| Info MPEG | SID, VID, AID, Resolution, Profile, Audio Bitrate, Video Bitrate, Resolution info |
| IPTV Analyzer | ✓ |
| WiFi Analyzer | 2,4GHz y 5GHz (Opc. 596202**) |
| Unidades | dBμV, dBmV, dBm |
| Herramientas de Red | ✓ |
| Telealimentación | |
| Alimentación pre-amplificadores | 5, 13, 18, 24 Vdc y otro (cualquier valor entre 5 y 24V) |
| Potencia máxima suministrada | 12W |
| Corriente máxima suministrada | 900 mA |
| Tono LNB | 22 KHz |
| DiSEqC | ✓ |
| SCR (EN50494) | dCSS (EN50607) | ✓ |
* NOTAS:
LDPCBER es la medida de BER antes del corrector LDPC.
BCHBER es la medida de BER después del corrector LDPC y antes del corrector BCH.
** Ref. 596202, 596203, 596204, 596205 incluidas en el modelo Advance.
